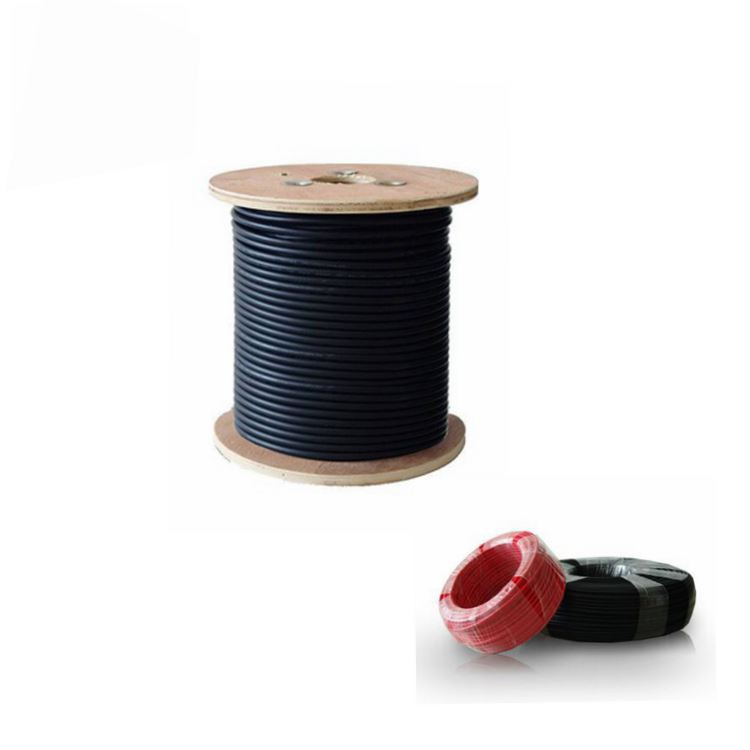

Cur síos ar tháirgí

Tá cábla agus sreang gréine PV rátáil 600V, 1000V, 2000V, oiriúnach do chórais AC agus DC.Tá sé rátáil 90,105,125 nó 150 céim tirim agus 90 céim fliuch.

Seoltóir aonair, inslithe agus neamh-chomhtháite seaicéad, frithsheasmhach in aghaidh solas na gréine, sreinge fótavoltach rátáil le haghaidh 90 céim fliuch nó tirim, 600V le haghaidh sreangú idirnasctha córais chumhachta fótavoltach bunaithe agus neamh-threisiú mar a thuairiscítear i Roinn 630.31 (agus codanna eile den Chód Náisiúnta Leictreach (NEC), NFPA 70). Ní bhaineann na rátálacha ach le méideanna áirithe gage.

Gnéithe Táirgí

1. Tionól simplí, éasca le húsáid
2. Oiriúnach do mhéideanna éagsúla cábla PV
3. Grád uiscedhíonach: IP67
4. Tithíocht déanta as ábhar PPO, frith-UV
5. Cumas iompair reatha ard
6. Ábhar Teagmhála: Stáin chopair plátáilte
7. Friotaíocht ard teasa, caiteachas a chaitheamh

Leictreach

1. An Friotaíocht DC: Níl an cábla críochnaithe ag croí -fhriotaíocht DC níos mó ná 5.09 ω\/km ag croílár na sreinge seoltaí 20 céim

2. An fhriotaíocht inslithe: Níor chóir go mbeadh friotaíocht inslithe críochnaithe cábla ag 20 céim ar a laghad ná 1014 ω. CM, níl friotaíocht inslithe cábla críochnaithe ag 90 céim níos lú ná 1011 ω. Cm

3. Friotaíocht dromchla an truaill: Ba chóir go mbeadh friotaíocht dhromchla an tseath cábla críochnaithe níos lú ná 109 Ω.

Struchtúr cábla

Seoltóir	Sreang copair stánaithe 2.5, 4, 6, 10, 16 mm² 2 pv 1 - f 18, 16 agus 14, 12, 10, 8, 6, 4, 2 mm² PV Wire
Insliú	>{0. 5mm tiubh le hábhar íseal deataigh agus halaigine, agus comhlíonann sé teorainn shonraithe an chustaiméara
Seallacht	Tiús Ábhar Saor -Dheataigh Íseal agus Halaigine> 0. 5mm

Buntáistí Táirgí

Comhdhúile tras-nasctha leictreon-bhíoma;
Friotaíocht den scoth in aghaidh UV, ola, greases, ocsaigin agus ózón;
Friotaíocht den scoth in aghaidh abrasion;
Saor ó halaigine, retardant lasair, tocsaineacht íseal;
Solúbthacht den scoth agus feidhmíocht a bhaint;
Saol na seirbhíse an -fhada> 25 bliain ag 90 céim.

Sonraíocht

Tíopáil	Sonraíocht (mm²)	Seoltóir Tógáil	Trastomhas seachtrach (mm)	Max. Seoltóir Friotaíocht ag 20 céim (Q\/km)	Iompair reatha Cumas
Croí -Ghréine Aonair cábla cumhachta PV	1x1.5	30/0.25	4.9	13.3	30
	1x2.5	50/0.25	5.4	7.98	41
	1x4	56/0.3	6.1	4.75	50
	1x6	84/0.3	7.2	3.39	70
	1x10	142/0.3	9	1.95	98
	1x16	228/0.3	10.2	1.24	132
	1x25	361/0.3	12	0.795	176
	1x35	525/0.3	13.8	0.565	218
	1x50	720/0.3	14.8	0.393	280
	1x70	988/0.3	16.9	0.277	350
	1x95	1349/0.3	18.7	0.21	410
	1x120	1691/0.3	20.7	0.164	480
Croílár dhá\/dé PV gréine cruinn cábla cumhachta	2x1.5	30/0.25	8.3	13.3	30
	2x2.5	50/0.25	9.2	7.98	41
	2x4	56/0.3	12	4.75	50
	2x6	84/0.3	13.5	3.39	70
	2x10	142/0.3	17.6	1.95	98
	2x16	228/0.3	19.8	1.24	132
Croílár dhá\/dé PV gréine cothrom cábla cumhachta	2x2.5	50/0.25	5.4x10.9	7.98	41
	2x4	56/0.3	6.1x12.3	4.75	50
	2x6	84/0.3	7.2x12.9	3.39	70
